Magazyny energii oparte na sprężonym powietrzu, znane jako Compressed Air Energy Storage (CAES), stają się coraz ważniejszym elementem w walce z niestabilnością dostaw energii. W erze odnawialnych źródeł prądu, takich jak wiatr czy słońce, nadmiar energii elektrycznej musi być gdzieś zmagazynowany, by uniknąć marnotrawstwa. W przemyśle ciężkim, gdzie ciągłość produkcji jest kluczowa – od hut po cementownie – te systemy oferują niezawodne rozwiązanie. Wyobraź sobie opuszczone kopalnie, przekształcone w gigantyczne “butle” na powietrze, które w godzinach szczytu napędzają turbiny. W tym artykule zgłębimy fizykę tego procesu, jego praktyczne wdrożenia i rolę w sektorze przemysłowym, pokazując, jak technologia ta może zmienić oblicze energetyki.
Zasada działania magazynów energii ze sprężonym powietrzem
Podstawą działania CAES jest wykorzystanie sprężonego powietrza jako nośnika energii. Gdy produkcja prądu z odnawialnych źródeł przewyższa zapotrzebowanie, nadwyżka jest używana do napędzania sprężarek, które wtłaczają powietrze do podziemnych magazynów. Te magazyny, często kawerny solne w opuszczonych kopalniach, wytrzymują ogromne ciśnienia bez deformacji. W momentach niedoboru energii, powietrze jest uwalniane, rozszerza się i napędza turbiny, generując prąd.
Proces ten opiera się na prostych prawach termodynamiki. Podczas kompresji powietrza jego temperatura rośnie – to zjawisko zwane adiabatyczną kompresją. Aby uniknąć strat ciepła, nowoczesne systemy CAES stosują chłodzenie międzyetapowe, co zwiększa efektywność. Powietrze jest sprężane w kilku fazach, osiągając ciśnienia rzędu 50-100 barów. W magazynach podziemnych, takich jak kawerny solne, powietrze jest przechowywane w warunkach izotermicznych, co minimalizuje straty energii cieplnej.
Gdy przychodzi czas na uwolnienie energii, sprężone powietrze przechodzi przez proces adiabatycznej ekspansji. W turbinach gazowych, podobnych do tych w elektrowniach gazowo-parowych, rozszerzające się powietrze obraca wirniki, produkując mechaniczną energię przekształcaną w prąd. Efektywność całego cyklu może sięgać 70-80% w zaawansowanych instalacjach, co czyni CAES konkurencyjnym wobec baterii litowo-jonowych, zwłaszcza na dużą skalę. W przemyśle ciężkim, gdzie zużycie energii jest ciągłe i intensywne, takie magazyny zapewniają bufor, zapobiegając przestojom spowodowanym fluktuacjami sieci.
Fizyka kompresji i ekspansji powietrza w systemach CAES
Aby zrozumieć, dlaczego CAES jest tak efektywne, warto przyjrzeć się fizyce procesu. Powietrze, jako gaz idealny w przybliżeniu, podlega prawu Boyle’a-Mariotte’a: przy stałej temperaturze ciśnienie razy objętość jest stałe (pV = const.). W kompresji izotermicznej energia jest włożona w zmniejszanie objętości, co pozwala na magazynowanie pracy mechanicznej w formie potencjalnej energii ciśnienia.
W rzeczywistości proces nie jest idealnie izotermiczny. Podczas sprężania adiabatycznego, bez wymiany ciepła z otoczeniem, temperatura wzrasta proporcjonalnie do γ-1, gdzie γ to współczynnik adiabatyczny dla powietrza (około 1,4). To powoduje, że sprężarka musi pokonać dodatkowe opory termiczne. Dlatego systemy CAES integrują odzysk ciepła – ciepło z kompresji jest magazynowane w zbiornikach termicznych (np. z wodą lub solami stopionymi) i wykorzystywane później do podgrzewania powietrza przed ekspansją. Bez tego efektywność spadłaby poniżej 50%.
Ekspansja w turbinach to odwrotny proces: spadek ciśnienia powoduje wzrost objętości i temperaturę, ale w kontrolowany sposób. Turbiny wielostopniowe z pośrednim podgrzewaniem minimalizują straty entropii, zbliżając cykl do odwracalnego. Matematycznie, praca uzyskana z ekspansji opisana jest równaniem W = ∫ p dV, gdzie integral po krzywej ekspansji na diagramie p-V daje energię użyteczną. W kawernach solnych, o pojemnościach milionów metrów sześciennych, taki proces pozwala na przechowywanie gigawatogodzin energii, co jest nieosiągalne dla naziemnych magazynów.
W kontekście przemysłu ciężkiego, fizyka ta przekłada się na praktyczne korzyści. Na przykład w hutnictwie, gdzie piece łukowe wymagają stałego prądu, CAES może wygładzać szczyty, redukując koszty i emisje CO2 poprzez lepsze wykorzystanie energii odnawialnej.
Wykorzystanie opuszczonych kopalni do magazynowania sprężonego powietrza
Opuszczone kopalnie, zwłaszcza te z kawernami solnymi, są idealnymi lokalizacjami dla CAES ze względu na ich naturalną szczelność i głębokość. Kawerny solne powstają w procesie solution mining, gdzie sól jest wypłukiwana wodą, tworząc pustki o średnicy setek metrów i głębokości do 1000 m. Te struktury wytrzymują ciśnienia do 200 barów bez ryzyka zawalenia, co czyni je tańszymi od sztucznych magazynów.
W takich kawernach nadmiar prądu z farm wiatrowych lub słonecznych napędza sprężarki podziemne, tłocząc powietrze bezpośrednio do pustek. Po uwolnieniu, powietrze płynie przez rurociągi do naziemnych turbin. Zalety? Niskie koszty budowy – wykorzystanie istniejącej infrastruktury kopalnianej redukuje wydatki o połowę w porównaniu do nowych projektów. Dodatkowo, kawerny są odporne na sejsmiczne wstrząsy, co jest kluczowe w regionach przemysłowych.
Jednak wyzwania istnieją: migracja wody gruntowej może wymagać uszczelniania, a korozja rurociągów – monitoringu. Mimo to, transformacja opuszczonych kopalni w magazyny energii wspiera dekarbonizację przemysłu ciężkiego, umożliwiając integrację OZE bez zakłóceń produkcji.
Kluczowe projekty CAES w opuszczonych kopalniach i ich wpływ na przemysł
Pierwszym komercyjnym projektem CAES był Huntorf w Niemczech (1978 r.), wykorzystujący podziemną kawernę solną o pojemności 310 tys. m³. Instalacja o mocy 290 MW magazynuje energię przez 2 godziny, z efektywnością 42%. Powietrze jest sprężane do 100 barów, a turbiny napędzane są mieszaniną powietrza i gazu ziemnego dla podgrzania. Huntorf udowodnił skalowalność, stabilizując sieć w regionie przemysłowym.
Nowocześniejszy przykład to McIntosh w Alabamie (USA, 1991 r.), z kawerną solną o głębokości 450 m i mocą 110 MW. Tu efektywność wzrosła do 54% dzięki lepszemu odzyskowi ciepła. Projekt ten służył lokalnemu przemysłowi chemicznemu, zapewniając prąd w szczytach.
W Europie, w opuszczonej kopalni solnej w Staffordshire (Wielka Brytania), realizowany jest projekt Runcorn CAES (planowany na 2024 r.) o mocy 100 MW i pojemności 500 MWh. Wykorzystuje istniejące kawerny, integrując się z siecią wiatrową. W Polsce, w opuszczonych kopalniach soli w Kłodawie czy Mogilnie, trwają studia feasibility dla podobnych instalacji, co mogłoby wspierać huty i zakłady chemiczne w regionie.
W przemyśle ciężkim, takim jak produkcja stali czy cementu, CAES redukuje zależność od paliw kopalnych. Na przykład, w Australii projekt w kopalni solnej Hunter Valley (w planach) ma zasilać kopalnie węgla, umożliwiając hybrydowe systemy z OZE. Globalnie, te projekty pokazują, że CAES może magazynować do 10% energii w sieciach przemysłowych, obniżając koszty o 20-30% i emisje.
Podsumowując, magazyny energii ze sprężonym powietrzem w opuszczonych kopalniach to nie tylko techniczne arcydzieło fizyki, ale i praktyczne narzędzie dla zrównoważonego przemysłu ciężkiego. Ich rozwój przyspieszy dzięki spadkowi kosztów OZE, obiecując stabilną przyszłość energetyczną.
Cykl: CIEKAWOSTKI
Polecamy także blog www.CiemnaMateria.pl
Artykuł informacyjny stworzony z pomocą sztucznej inteligencji (AI) – może zawierać błędy i przekłamania.

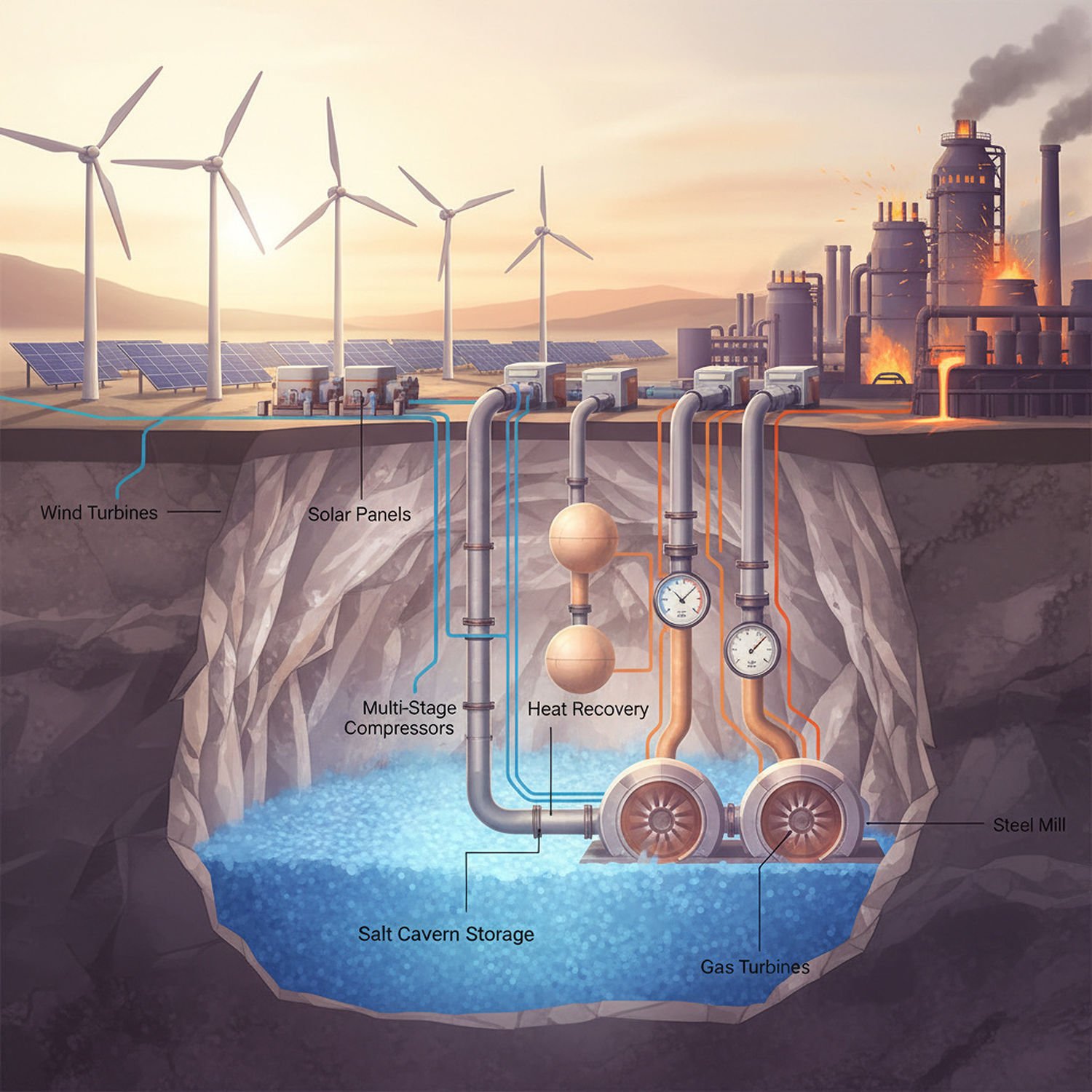

Modern air brush illustration: A detailed cross-sectional illustration of a Compressed Air Energy Storage (CAES) system in an abandoned salt mine cavern, showing underground storage of compressed air under high pressure. Depict excess renewable energy from wind turbines and solar panels powering surface compressors that pump air into the vast, sealed cavern below. Illustrate the release process with expanding air flowing through pipelines to drive large ground-level gas turbines generating electricity for a nearby heavy industrial complex like a steel mill with glowing furnaces. Include technical elements like multi-stage compressors, heat recovery tanks, and pressure gauges, in a realistic engineering diagram style with blue and orange energy flow lines, emphasizing stability and sustainability for heavy industry. IMAGE STYLE: Use a vivid color palette of soft warm colors with a touch of purple, red and orange for an accent. The background should be blurred.
